毎年4月に行われるイベントに展示している 「駅のレイアウト」

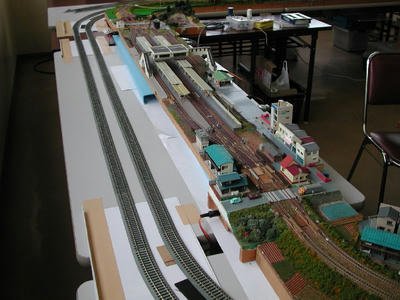

写真はそのイベントに展示したときのものです。

この 「駅のレイアウト」 なぜか駅のところで列車が急にガクンと減速します。 列車を駅に停車させるときはいいかもしれませんが、通過させる場合はいただけません。 原因を考えながらいろいろと調査して、ようやく原因と思われる要因を見つけました。 そこで今日、レイアウトの改修を行いました。

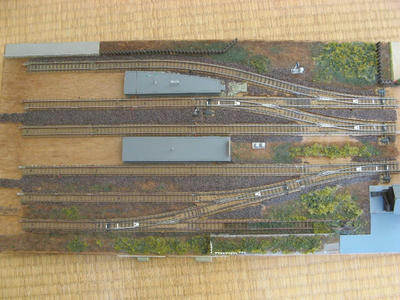

「駅のレイアウト」 は3分割できるように制作しましたので、今回の改修作業はこちらのレイアウトから


イベント参加時の写真で見ると一番奥の部分になります。

このレイアウトの改修作業ですが、列車が急に減速する原因は列車走行用の電気の供給がうまく出来ていないことが要因であると思われますので、電気供給用の配線を追加します。

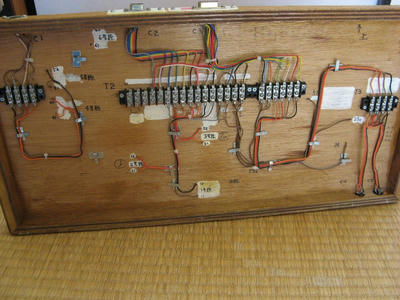

裏返して配線の追加を行います。 レイアウトの裏側はこんな感じになっています。 列車走行用の配線と、ポイント制御用の配線があります。

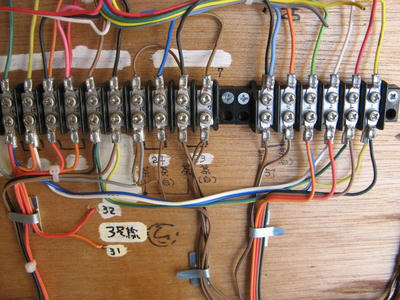

今回の配線追加は、写真右側の 「黒・茶・赤・橙」 の電線 (電源側) と左側の 「黒・茶・赤・橙」の電線 (線路側) を亘り線で結び、給電点を新たに作ります。

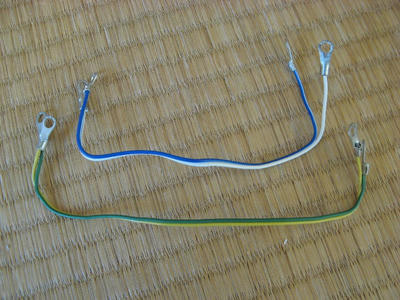

亘り線を作成しました。 この線を取り付けます。

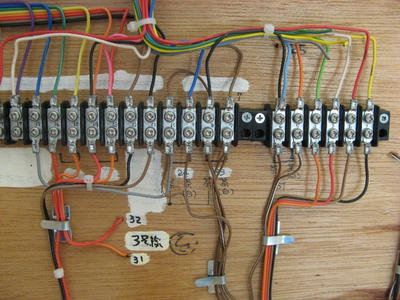

亘り線を取り付けた状態です。 これで新たに列車走行用の給電地点ができました。
