三妻駅レイアウト リニューアル 3日目です。

今日の作業は不調続きでイライラするポイントの点検と整備になります。
ます準備としてポイント切替スイッチを用意します。



手動で切り替えて点検してもいいのですがいつも電動でポイントを切り替えているので、その状態でポイントの通電状態を点検し、通電状態が悪ければ整備していきたいと思ってます。
通電状態を確認するためにテスターも用意しました。



ポイントを切替スイッチに接続しレールにテスターを取り付けたのち、ポイントを切り替えて通電状態を確認していきます。
通電状態の確認は抵抗値で確認していきます。数個のポイントが高抵抗(10 Ω)だったので
そのポイントを中心に接点の整備を行いました。



ポイントから電動ユニットを取り外します。



裏返して3か所のビスを外していきます。



ポイント内部の接点の様子です。この接点をレールクリーナー液で掃除します。



裏ふたの部分がプリント基板になっています。このプリント基板の配線をよく見ると汚れているところがあります。



黒い筋のようなものが着いています。これがポイントを切り替えたときにできる接点の汚れです。ひどくなると通電不良をおこす要因となります。こちらもレールクリーナー液で掃除します。すべての清掃が終われば元通りに組み立てていきます。

最後に再度、ポイント切替スイッチにてポイントを転換させて抵抗値を測ります。5個のポイントを点検しましたが、うち1つだけ(102 Pt )が抵抗値が良くならなかったのが少し気になります。

PR


三妻駅レイアウト リニューアル 2日目の作業です。
初日に新ベースボードを作成したので、順序からいくと次の作業はレールの設置ですが、今日の作業は旧レイアウトからレールとストラクチャーを取り外す作業になります。

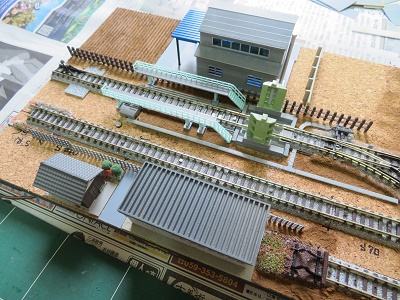

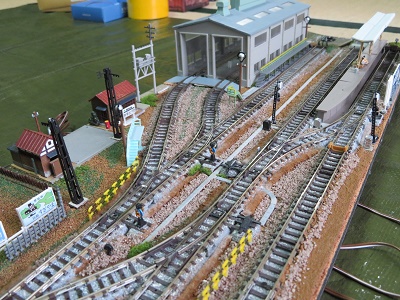

旧レイアウトです
レールとストラクチャーは新レイアウトへ引き継がれます。理由は明快、制作費を抑えるためです。
しばらくの間、三妻駅の風景とはお別れです。



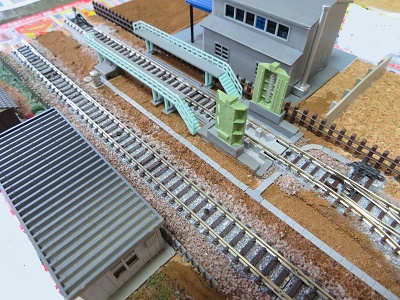

車庫の引き上げ線(右側)と本線(左側)です。
ここの風景はリニューアル後は少し変える予定です。

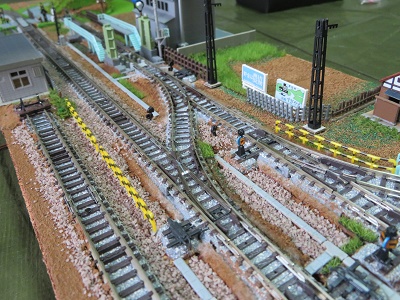

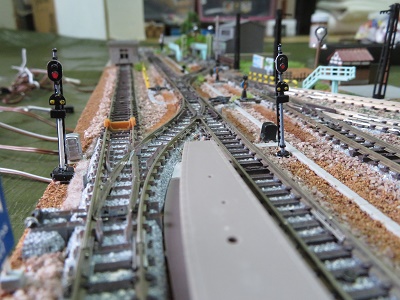

不調がいっぱい詰まったポイント部分です。ここの問題解消が今回のリニューアルの最大の目的ですが、果たして解消できるかな?

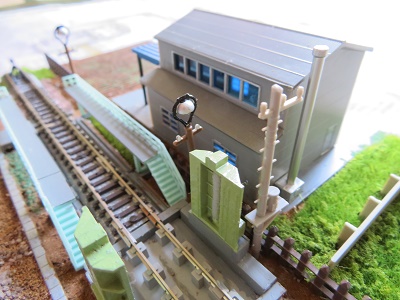

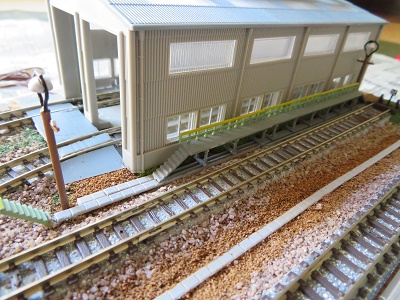

車庫とホーム。こちらはこのまま再現の予定。

写真の撮影後、ストラクチャーを取り外してレールを撤去しました。



ベースボードだけになった旧レイアウトです。
何故かベースボードだけになったらレイアウトのソリが直っている。



去年の10月に補修した 「 三妻駅レイアウト 」 ですが、補修後しばらくするとまたポイントの通電が悪くなりました。ポイント自体は転換するのですが、切り替わった先の通電が全くダメ。
数回切り替えると復活するけど、気持ちよく模型の運転ができないのでイライラします。
去年の補修時も全面作り替えを考えていましたが、作り替えとなると大変なので補修にとどめました。
しかし、補修後もポイントの通電は良くないので、今回思い切って作り替えをすることにしました。

それでは、リニューアル作業開始 !
ベースは今回もカラーボードを使用します。



カラーボード 暑さ10mm


リニューアルに合わせてレイアウトのサイズを50mm延長しました。



新規のベースボード 幅210mm × 長さ750mm

このベースボードの表面にコルクを貼ります



コルクは厚さ3mmを使用します



レイアウトのベースボードが完成しました。
接着剤が硬化するまで重しを置いておきます。



補修3日目です。今日で補修作業も終了かな?。

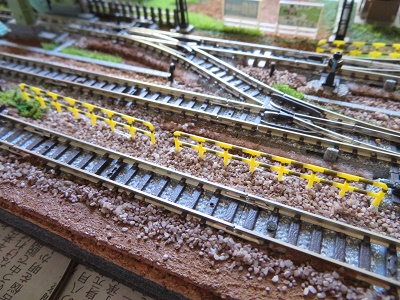

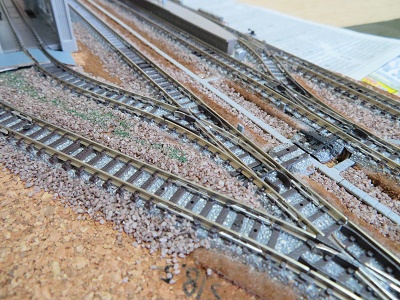

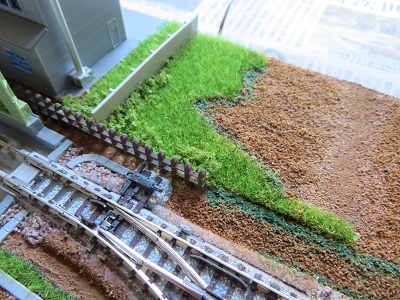

線路の周囲にバラストを散布します。ポイント部分は直接バラストが当たらないように、フェルトを帯状に切り出したものを取り付けました。



やっぱりフェルトはバラストと違うので違和感ありすぎです。でも、これでポイントの転換不良および通電不良が起こらなければ良しとしましょう。
後日、ポイントの機能確認をしてその効果を確認することとします。

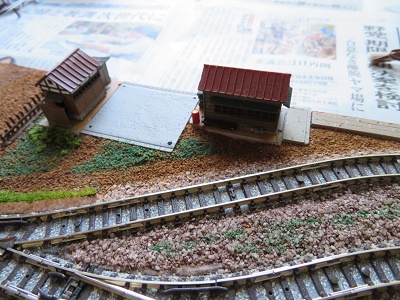

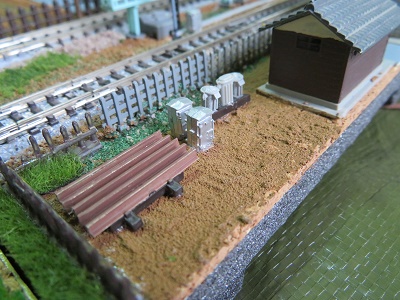

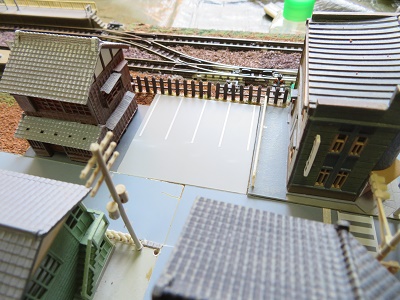

さて今回、意図せずに撤去となってしまった保線詰め所ですが、再設置した時にできた空間の処理をどうしようかと考えて、植え込み( 花壇 )を設置してみました。

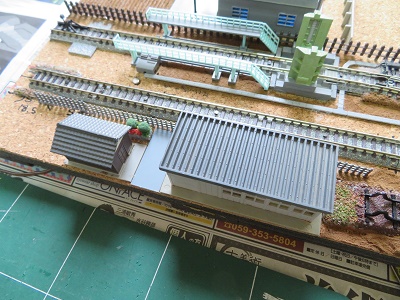

倉庫裏の線路との隙間(黄色い所)に植え込みを作ります。

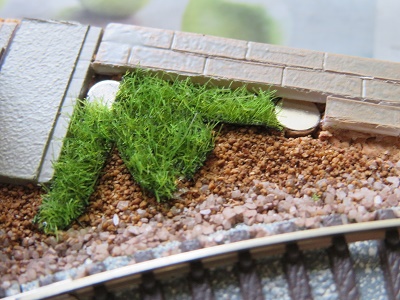

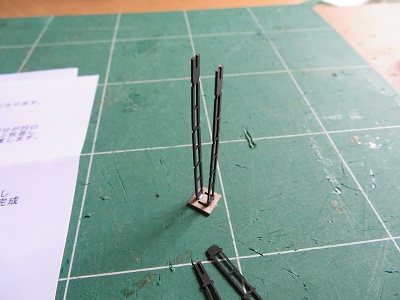

簡単に作ってみました。これをレイアウトに設置します。



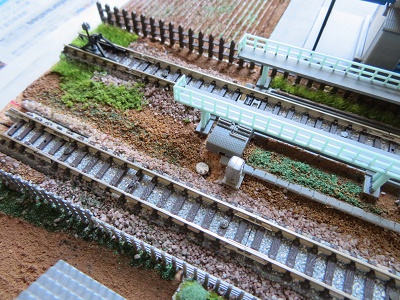

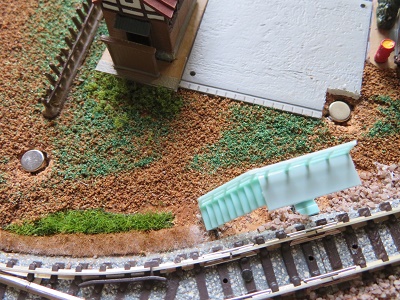

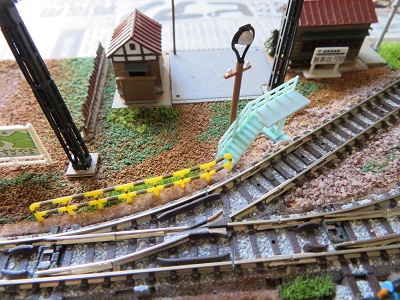

こんな感じになりました。

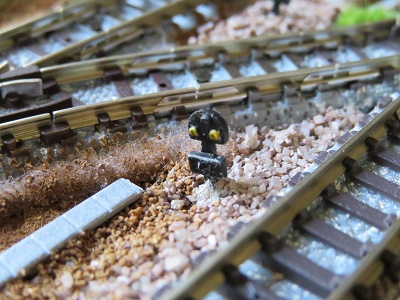

この後もバラストおよび茶色パウダーを撒いて補修作業をおこないました。
取り外したストラクチャーも取り付けて、すべての作業が終了しました。
これで補修完了です。

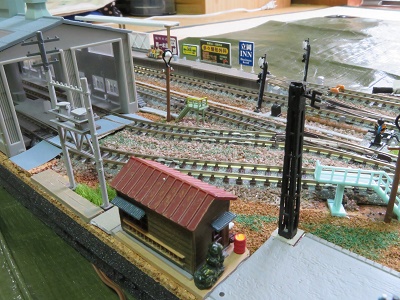

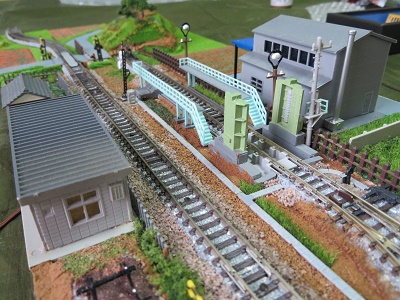

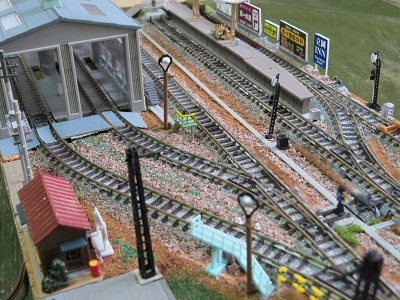

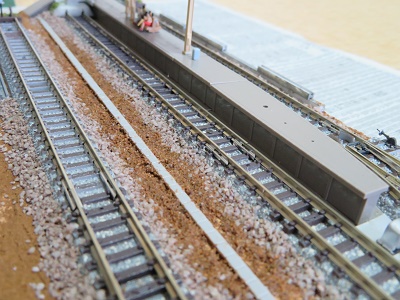

補修後の駅ホーム・車庫側です。

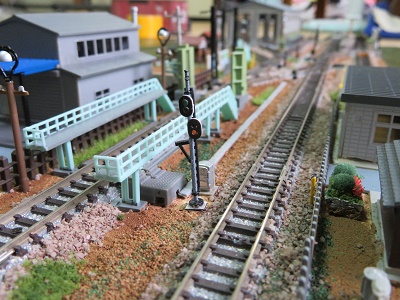

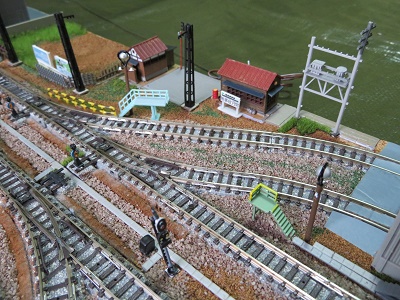

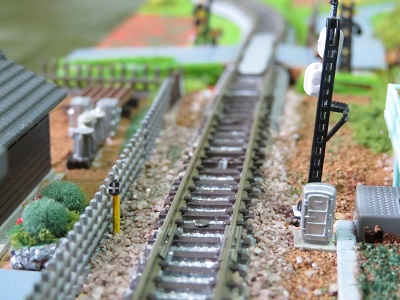

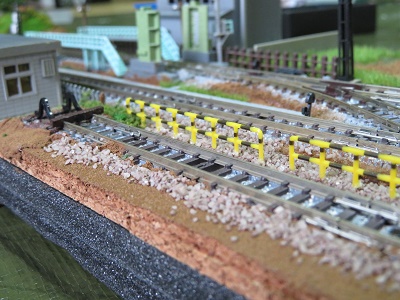

本線と車庫引き上げ線側です。


補修2日目です。

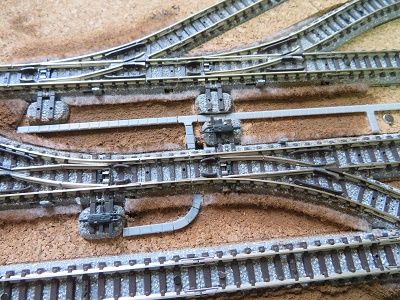

ポイントをもとに戻しました。今のところ快調ですが、また線路の周りにバラストを散布してボンド水溶液で固めると不調になるのでしょうか?

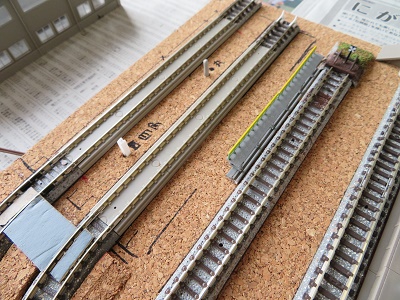

とりあえず、車庫線の引き上げ線を復旧します。

そして

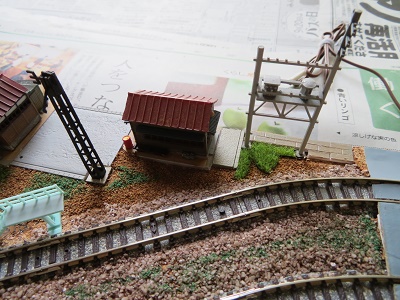

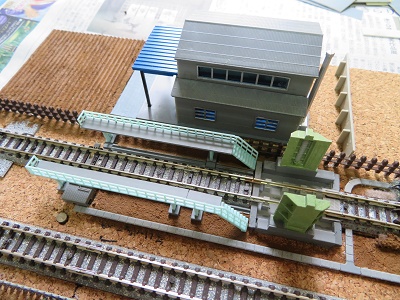

保線詰め所と倉庫も元に戻して、今日の作業は終了です。


11月の運転会に備えて三妻駅のレイアウトを整備することに。去年不調だったポイントを最初にチエックします。転換良好でホットしたのもつかの間、違うところのポイントが動かない。

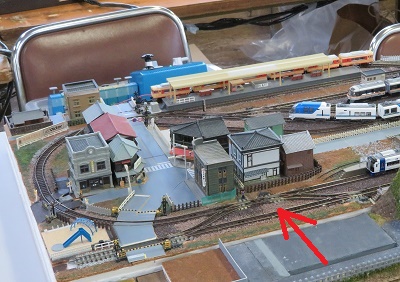

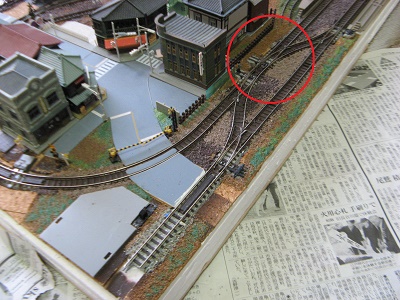

写真の中央付近のポイントが動作しません。

線路脇のパラストを撤去して(剥がして)駆動ユニットを外してから、ポイント単体で転換してみるも動かない状態でした。

去年、調子の悪かったポイントも気になるので、思い切ってレールを剥がしてポイントを交換することにしました。

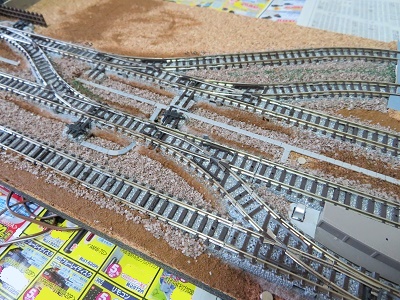

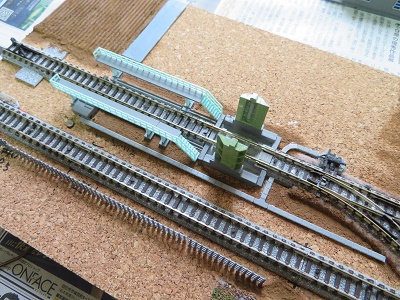

ホーム・車庫線側は線路がたくさんあるので、引き上げ線側から線路を剥がすことにします。



線路を剥がす前に写真を撮っておきます。これは修理後に原状復帰するために必要だからです。

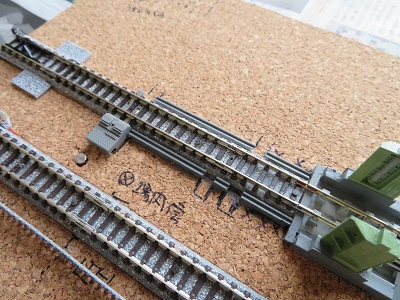

思い切ってバリバリと剥がします。線路以外も剥がれてしまいました。
取り外したポイントをチエックすると、何とすべて正常ではありませんか。
転換不調だったポイントも、分解してチェック後に再組み立てしただけで直ってる。

転換不良の原因はよくわからないが、異物がポイントの内部に入っていたのかな?

今日の作業はここまで。
明日はポイントおよび線路の復旧作業です。


台風のおかげ ? で今日も連絡線用レイアウトを制作します。今日の制作は、前日の残件となる畑の制作と踏切の制作です。

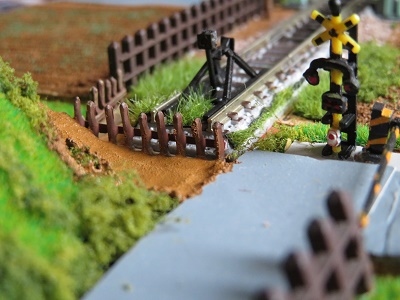

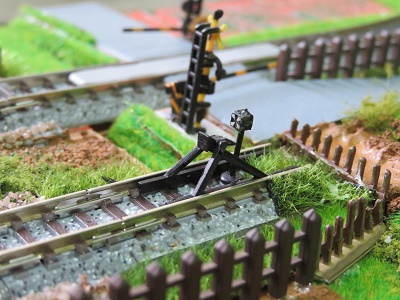

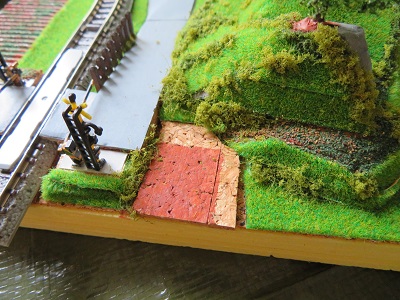

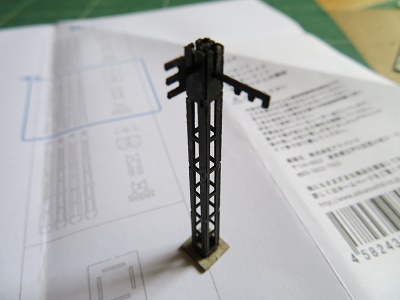

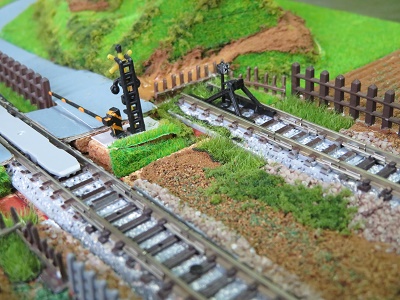

最初は踏切の制作。ジャンク品箱から使えそうな踏切警報機と遮断機を探して取り付けました。

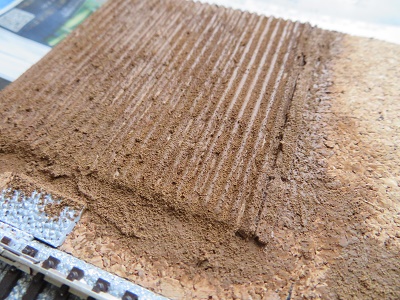

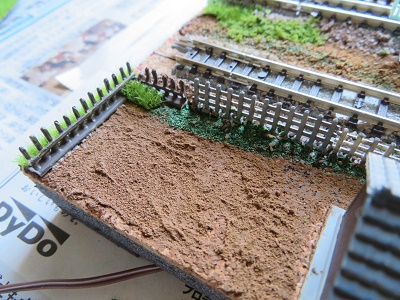

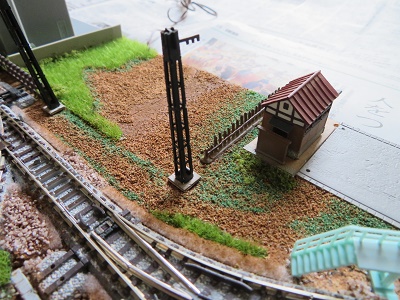

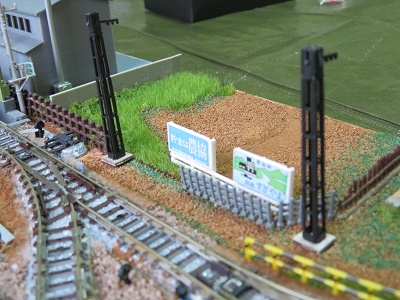

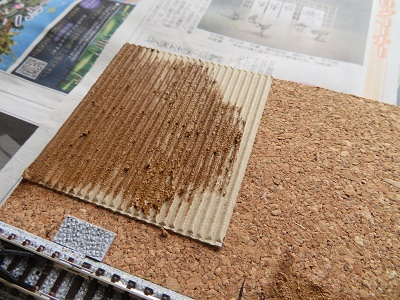

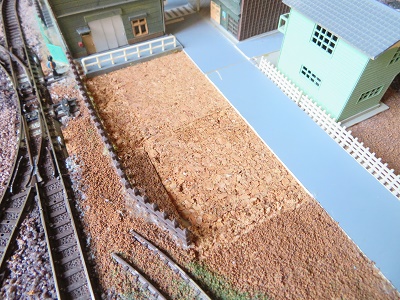

そして畑も制作です。



ワケあって線路の周りにバラストはまいてありません。

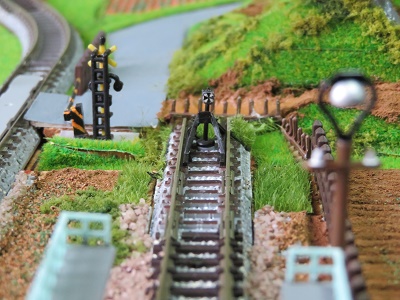

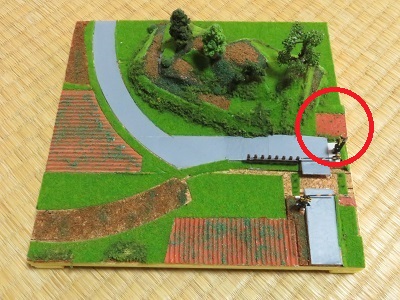

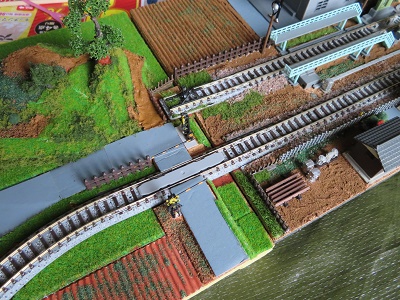

完成した連絡専用レイアウトです。

線路は取り外し可能となってます。
接続するレイアウトの配置に応じて、接続線路を変えられるようにしてあります。
その接続シーンは、またのちほど写真で紹介したいと思ってます。

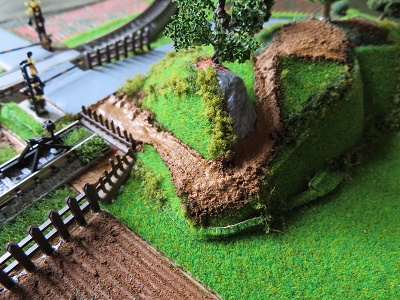

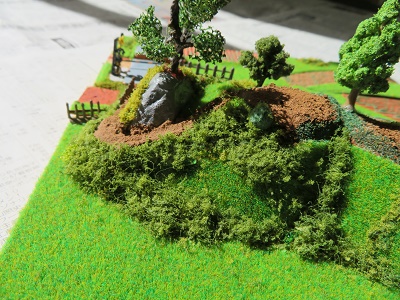

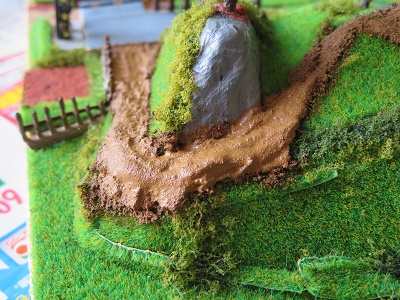

レイアウトになじませた丘の様子です。何とか見えるようになりました。



裏側の様子です。



横から見た丘の様子です。

何とか運転会までに連絡線用レイアウトを完成させることができました。

さて、三妻駅のポイント配線の番号をつけようと作業をしていると、前から動作がおかしかったポイントが、とうとう反位から定位に転換しなくなりました。その逆の定位から反位は転換します。制作さなかにポイントが不良になるなんてショックです。

せっかく作ったレイアウトのレールを、また剥がさなければいけないのかと思うとゾットします。



とりあえずポイントの中に異物が入ってないか見るために、ポイント横のバラストを撤去して電動ユニットを外せるようにします。

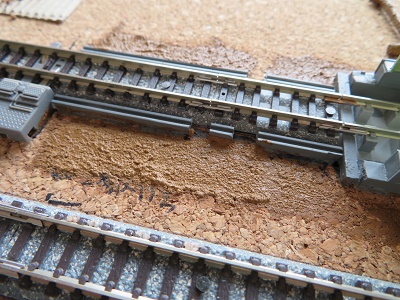

電動ユニットを取り外したときに、このポイントが反り返っていることがわかりました。電動ユニットが真ん中でポイント本体に引っかかって取り外しにくくなっていました。

とりあえず、ポイントの下にあるコルクを、マイナスドライバーでかきだして、ポイント下に空洞を作りました。これで治るとは思いませんがレールをすべて剥がすよりは良いかと思います。

再び電動ユニットを取り付けましたが、やはり中央部分が引っかかる感じです。
でも、手動でポイントを転換させると、なぜか転換不良は治ってました。

続いて電気でポイントスイッチから転換テストを実施しました。
結果はこちらも良好で、Bトレ車両の試運転も良好でした。

これで安心して運転会を迎えられます。



とりあえず、バラストを元に戻して補修終了です。


引き続き連絡線用レイアウトを制作。
天候が悪い(台風22号が接近中)ので、自宅にこもって精力的にレイアウト制作です。
これなら運転会までに間に合うかも!

丘の制作は一休みして、他の部分を制作します。

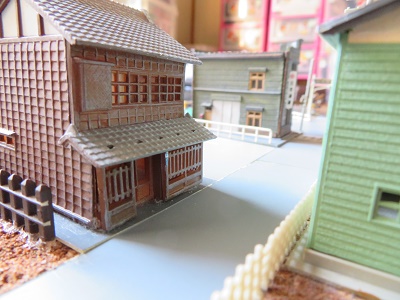

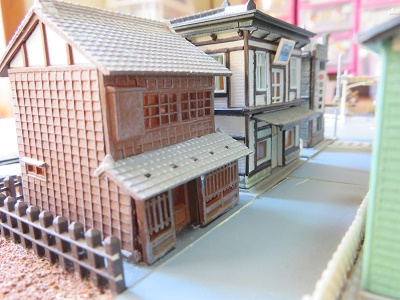

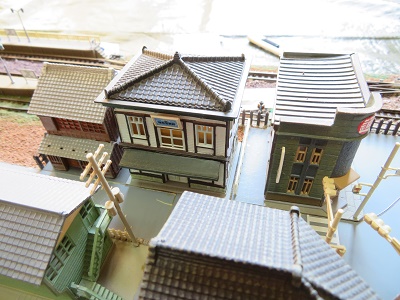

今日のメイン制作は道路です。
この道路、ちょっとワケあり、秘密アリの道路となってます。その秘密はまたの機会にして、トミックスのバリアブルレールを踏切に見立てて制作をしました

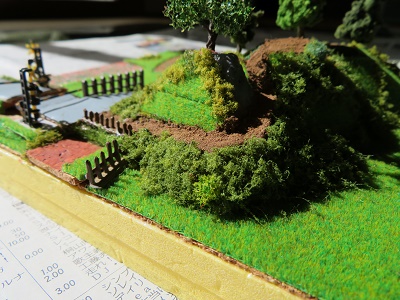

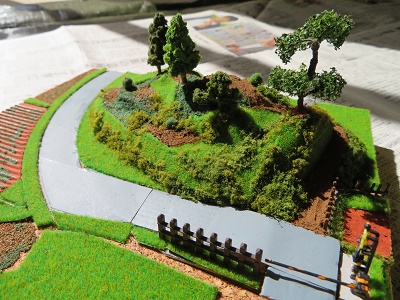

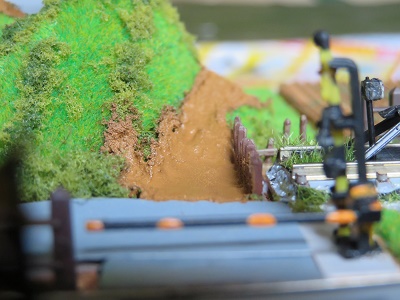

道路を作成し終えた連絡線用レイアウトに、丘を取り付けて木々を追加してみました。何とかそれらしく見えるかな?。

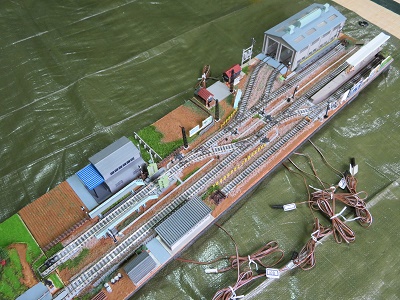

チョコタンレイアウト(写真:左側)と三妻駅レイアウト(写真:右)を結ぶ連絡線用レイアウトの空撮です。

今日の制作はここまでです。



明日も制作作業かんばりましょう。



連絡線用レイアウト。
本日も制作しました。しかし恒例の運転会までに完成は無理かも?。



前回の芝生調シートを張った以外のところに、茶色と緑色のパウダーをまいて地面を表現しました。しかしパウダーと芝生調シートの違いが大きすぎて違和感が半端ないです。

少しでも違和感をなくすために、フォーリッジたターフを使って雑草を表現してなじませようとしましたが、これもまたうまくいかなかった。



雑草が ・ ・ ・ 。なんかカビが生えているみたい。



反対側です。

作りたかったのはこんな感じの丘でした。



上空から見た「作りたかった丘」



横からの丘

全く別物を作ってしまいました。

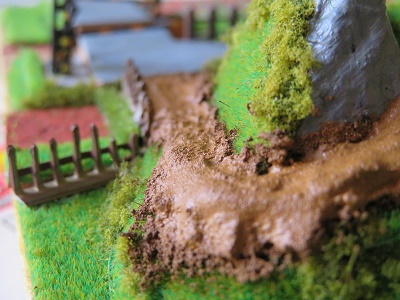

連絡線用の補助レイアウト。引き続き丘の制作です。前回の茶色一色の丘から少しずつですが緑を作っていこうと思います。



ここからどんな丘にしていこうか?。

100金で買った芝生調シートを使って、文字通り芝生を表現していきます。
小さくカットしたシートを丘の斜面に張り合わせていきます。



継ぎはぎだらけですがこんな感じで作っていきます。



反対側もこんな感じで。

この後をどうするか考えなくては!
